ระบบการยึดแบบคลิปแบบยืดหยุ่นประเภท IV สำหรับรางความเร็วสูง -}

ระบบการยึดรางรถไฟเป็นส่วนสำคัญของโครงสร้างทางรถไฟประกอบด้วยตัวยึดรางรถไฟ (วัสดุ OTM) ฟังก์ชั่นหลักของมันคือการรักษาความปลอดภัยของรางเข้ากับ Sleeper หรือ Sleab Slab อย่างแน่นหนาเพื่อให้แน่ใจว่ามีความเสถียรในการติดตาม ระบบการยึดสามารถแบ่งออกเป็นประเภทต่าง ๆ ตามการออกแบบแทร็กสถานการณ์แอปพลิเคชันและวัสดุและพวกเขาจะติดตั้งส่วนประกอบที่แตกต่างกัน ระบบการยึดรถไฟที่พบบ่อยที่สุด ได้แก่ระบบยึดสายคลิปยืดหยุ่น IV, คลิปยืดหยุ่น v ระบบการยึด, ระบบแก้ไข WJ-7, และระบบการยึด WJ-8

ระบบปรับความตึงของราง IV IV

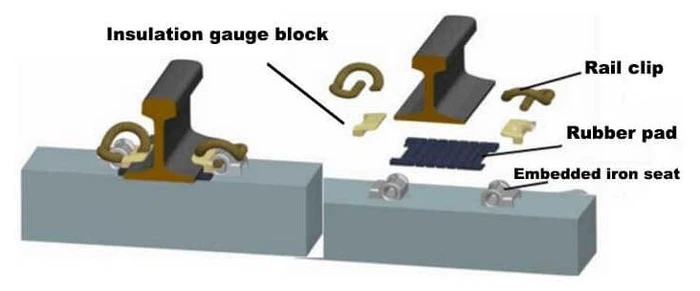

ส่วนประกอบของระบบยึดแถบยืดหยุ่น IV

Eระบบการยึดคลิป Lastic IVประกอบด้วยแถบยืดหยุ่นบล็อกเกจป้องกันแผ่นรองยางและไหล่เหล็กฝังตัว

ขั้นตอนการติดตั้ง

การติดตั้งระบบการยึดแบบยืดหยุ่น Bar IV จะต้องปฏิบัติตามขั้นตอนมาตรฐานอย่างเคร่งครัดเนื่องจากทุกขั้นตอนส่งผลโดยตรงต่อคุณภาพการติดตามและความปลอดภัยในการดำเนินการรถไฟ

วางแผ่นรถไฟยาง:ที่แผ่นยางควรวางไว้อย่างราบรื่นและแม่นยำบนร่องแบริ่งของแทร็กแผ่นหรือนอนหลับ ในระหว่างการติดตั้งกึ่งกลางของแผ่นยางจะต้องจัดแนวตรงกับกึ่งกลางของร่อง แผ่นและร่องจะต้องพอดีอย่างแน่นหนาโดยไม่มีช่องว่างการแปรปรวนหรือการกระจัด

วางราง:ทำความสะอาดสิ่งสกปรกจากพื้นผิวด้านบนและด้านล่างของฐานรางเหล็กจากนั้นวางตำแหน่งรางอย่างต่อเนื่องในศูนย์กลางของแผ่นยาง

การติดตั้งบล็อกมาตรวัดฉนวน:ควรวางบล็อกเกจ no . 9 ไว้ที่ด้านนอกของรางและบล็อกเกจ NO . 11 ทางด้านใน หูของบล็อกมาตรวัดจะต้องล็อคลงบนไหล่เหล็กฝังตัว หากความคลาดเคลื่อนของการผลิตของราง, หมอนหรือบล็อกมาตรวัดส่งผลให้มาตรวัดที่ไม่เหมาะสมหรือป้องกันไม่ให้บล็อกจากการปรับให้เหมาะสมการปรับหรือการเปลี่ยนควรทำตาม

วางตำแหน่งคลิปสปริง:แขนขากลางของคลิปยืดหยุ่นจะต้องใส่อย่างถูกต้องลงในหลุมแบนและตั้งตรงโดยไม่เอียง มันจะต้องไม่ถูกกดให้แน่นเกินไปหรือปล่อยให้มีการกวาดล้างมากเกินไป

ควรให้ความสนใจเป็นพิเศษในระหว่างการติดตั้ง: หลีกเลี่ยงการบังคับหรือดึงแถบยืดหยุ่นใช้แรงที่เหมาะสมและตรวจสอบให้แน่ใจว่าจุดศูนย์กลางและจุดของแอปพลิเคชันนั้นถูกต้อง

Gnee Rail จัดหาระบบการยึดรถไฟที่หลากหลายรวมถึงประเภท VI/Type VIII/WJ - 12 ระบบสำหรับหนัก - รถไฟลากและระบบการตรึงรถไฟประเภท I/II/III สำหรับสายไฟผู้โดยสารผสม นอกจากนี้เรายังนำเสนอตัวยึดรถไฟส่วนบุคคลเช่นคลิปยืดหยุ่นแผ่นเน็คไทรางแผ่นรองรถไฟสกรูแหลมหนามสุนัข จุดยึดราง, ส่วนประกอบสวิตช์รถไฟ, แผ่นปลา, สลักเกลียวและถั่วและอื่น ๆติดต่อ gneeสำหรับข้อมูลผลิตภัณฑ์เพิ่มเติม
