สลักเกลียวตัวปลาพร้อมรางตัวปลาสำหรับการเชื่อมต่อแถบประกบ และ GNEE Rail สามารถผลิตสลักเกลียวตัวปลาได้หลากหลายทุกขนาดที่ผลิตตามมาตรฐานสากลต่างๆ เช่น BS, ASTM และ Din เป็นต้น

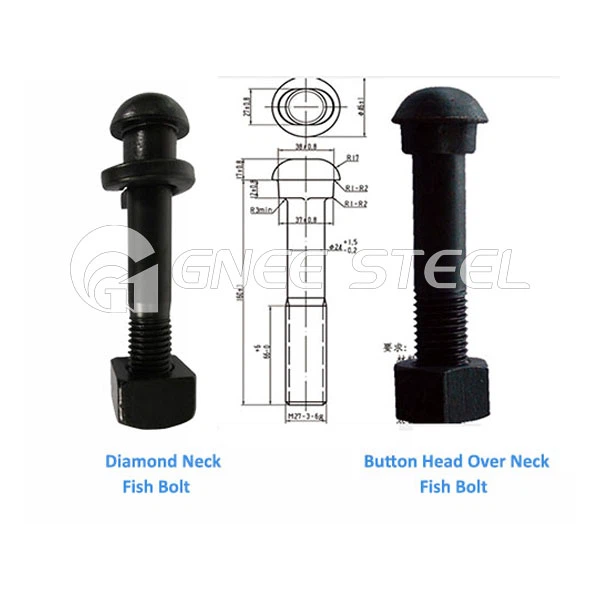

โปรไฟล์ Bolt Fish Bolt ของ GNEE
ชื่อ:น็อตจานปลา
มาตรฐาน:GB, DIN, ISO, ANSI/ASTM, B7, BS, JIS ฯลฯ
ระดับ: 4.8, 6.8, 8.8, 10.9, 12.9
วัสดุ:Q235, 45#, 40Cr, 20Mntib สแตนเลส ฯลฯ
ขนาด:M12-M24 หรือตามคำขอของลูกค้า
ความยาว:45 มม.-145 มม. หรือตามคำขอของลูกค้า
พื้นผิว:ธรรมดา สีดำ ชุบสังกะสี หรือตามความต้องการของลูกค้า
การใช้งาน: ใช้สำหรับยึดแผ่นปลารางเข้ากับราง
OEM ที่ไม่ได้มาตรฐานสามารถใช้ได้หากผู้ซื้อให้รูปวาดหรือตัวอย่าง
ตัวอย่าง:ตัวอย่างฟรี
|
แบบอย่าง |
ข้อมูลจำเพาะ |
วัสดุ |
หน่วยน้ำหนัก |
การรักษาพื้นผิว |
|
M24*135 น็อตตัวปลา |
|
Q235 |
0.65กก./ชิ้น |
ธรรมดาหรือตามความต้องการของลูกค้า |
|
สลักเกลียวปลา AREMA |
7/8"*5-1/2" |
45# |
0.417กก./ชิ้น |
ธรรมดา |
|
สลักเกลียวปลา AREMA |
1"*5-1/4" |
45# |
0.579กก./ชิ้น |
ธรรมดา |
|
สลักเกลียวปลา AREMA |
1"*5-3/4" |
45# |
0.621กก./ชิ้น |
ธรรมดา |
|
สลักเกลียวปลา AREMA |
1"*5-7/8" |
45# |
0.631กก./ชิ้น |
ธรรมดา |
1.โบลท์ปลาโบลท์
|
วัสดุ |
Q235, 35#, 45#,, 40Cr , C45 |
|
ระดับ |
4.8, 8.8, 10.9 |
|
ขนาด |
22×135, 24×135, 24×145 ฯลฯ |
|
พื้นผิว |
ธรรมดา (ทาน้ำมัน), ออกไซด์สีดำ, สังกะสี, HDG |
|
ประเภท |
มาตรฐาน BS, ราง R54 ในอินโดนีเซีย, AS1085.4-1999, |
2. สลักเกลียวปลาคอรูปไข่หัวถ้วย
|
ขนาด |
M18,M20,M22,M24,L ตามสั่ง |
|
วัสดุ |
เหล็กกล้าคาร์บอนกลาง |
|
มาตรฐานอ้างอิง |
AS 1085.4, 6&7 |
|
การรักษาพื้นผิว |
สีดำ |
3. สลักเกลียวกบหัวหกเหลี่ยมหนัก
|
ขนาด |
Dia.3/4"-1-3/8" ความยาวสูงสุด 30" |
|
วัสดุ |
A325 |
|
มาตรฐานอ้างอิง |
มาตรฐาน ASTM A325 |
|
การรักษาพื้นผิว |
สีดำ, ชุบสังกะสี |
4. สลักเกลียว
|
ขนาด |
M16 ถึง M48, L=100 ถึง 500 มม |
|
วัสดุ |
Q235, C35, C45, 35CrMo,42CrMo |
|
มาตรฐานอ้างอิง |
DIN529, ISO898-1 |
|
การรักษาพื้นผิว |
ออกไซด์สีดำ, ชุบสังกะสี, จุ่มร้อนชุบสังกะสี, Dacromet, Sherardized |
|
แอปพลิเคชัน |
ยึดไว้ในหมอนคอนกรีตสำหรับระบบยึดแบบ K |
5. กลอนอุโมงค์
|
พิมพ์ |
มีจำหน่ายตามแบบและตัวอย่างของลูกค้า |
|
พื้นผิว |
ธรรมดา (น้ำมัน) สีดำ Zin .HDG ฯลฯ |
|
ระดับ |
4.6.4.8.8.8.10.9 |
|
ประเภท |
โบลท์หน้าแปลนสี่เหลี่ยมมีเกลียวกลม โบลท์โค้งพิเศษ โบลท์สเปียร์ที่มีระยะพิทช์พิเศษ ฯลฯ |
