E-ประเภทและ SKL-ประเภทระบบยึดรางรถไฟ

ประเภท E- และระบบยึดรางรถไฟ SKL: ระบบประเภท E- ใช้คลิปยางยืด ไหล่ราง แผ่นรอง และฉนวน ช่วยให้ติดตั้งง่ายและเข้ากันได้กับโปรไฟล์รางกว้าง- ระบบ SKL ใช้แท่งสปริงแบบยืดหยุ่นพร้อมฐานสลักเกลียว ช่วยให้ยึดรางได้อย่างมั่นคงและดูดซับแรงสั่นสะเทือนได้ดี โดยเฉพาะสำหรับรางนอนคอนกรีต
ส่งคำถาม
คุยตอนนี้
คำอธิบาย

Gnee Steel (Tianjin) Co., Ltd. เป็นหนึ่งในผู้ผลิตและผู้จำหน่ายระบบยึดรางรถไฟประเภท E- และ SKL- ที่น่าเชื่อถือที่สุดในประเทศจีน และยังรองรับบริการที่ปรับแต่งตามความต้องการในราคาที่ต่ำอีกด้วย โปรดอย่าลังเลที่จะซื้อระบบยึดรางรถไฟประเภท E- และ SKL- ราคาถูกที่ผลิตในประเทศจีนจากโรงงานของเรา



E-ประเภทและ SKL-ประเภทระบบยึดรางรถไฟ



ระบบตัวยึดรางรถไฟเป็นส่วนประกอบสำคัญในการเชื่อมต่อที่เชื่อถือได้ระหว่างรางและหมอนรอง บทความนี้ครอบคลุมถึงสองระบบที่ใช้กันอย่างแพร่หลาย: ระบบคลิปสปริงชนิด E-- และระบบยืดหยุ่นสลักเกลียว SKL



1. E-ระบบยึดรางรถไฟแบบ



  • องค์ประกอบโครงสร้าง:ทั้งชุดประกอบด้วยคลิปรางยางยืด 2 คลิป (คลิปสปริงชนิด E-) ไหล่ราง 2 ชิ้น แผ่นราง 1 ชิ้น และฉนวนราง 2 ชิ้น



  • ประเภทคลิปและแรงกดของหัวเข็มขัด:คลิปสปริงชนิด E- (60Si2MnA/60Si2CrA, หลอมและยิง-) มีจำหน่ายในประเภท E1609, E1809, E1817, E2007, E2009 และE2055. เส้นผ่านศูนย์กลางคลิปจะกำหนดแรงกดของหัวเข็มขัด:



e type rail fastening system



เส้นผ่านศูนย์กลางคลิป ความดันหัวเข็มขัด (kgf) ความดันหัวเข็มขัด (kN)
16 มม 500–700 4.9–6.9
18 มม 750–900 7.4–8.8
20 มม 1100–1400 10.8–13.7



เหมาะสำหรับUIC54, UIC60,115RE, BS80 lbs, BS100 lbs, 50 กก. และ 60 กก. ระบบประเภท E- มีโครงสร้างที่เรียบง่ายและการติดตั้งที่รวดเร็ว - เป็นตัวเลือกทั่วไปสำหรับโครงการรถไฟชั่วคราวและโครงการที่มีงบประมาณจำกัด



2. ระบบยึดรางรถไฟ SKL

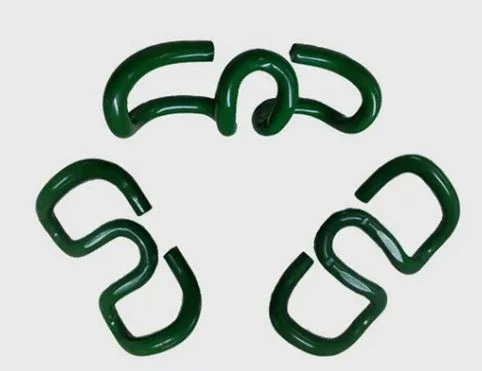

องค์ประกอบโครงสร้าง:ที่ตัวยึด SKLเป็นระบบยึดแบบยืดหยุ่น-แบบแยกส่วนไม่ได้ ซึ่งเหมาะสำหรับเครื่องนอนคอนกรีต แต่ละชุดประกอบด้วยสปริงบาร์ SKL สองเส้นที่ติดตั้งอยู่บนฐานทั้งสองด้านของราง ฐานติดตั้งอยู่ในร่องรางลูกปืนของหมอน



ประเภทและข้อกำหนด:



SKL Railway Fastening System



แบบอย่าง เอสเคแอล 1 เอสเคแอล 3 เอสเคแอล 12 เอสเคแอล 14
เส้นผ่านศูนย์กลางแท่ง ø13 มม ø13 มม ø13 มม ø14 มม
ความแข็ง 42–47 เหล็กแผ่นรีดร้อน 42–47 เหล็กแผ่นรีดร้อน 42–47 เหล็กแผ่นรีดร้อน 42–47 เหล็กแผ่นรีดร้อน



ประเภทอื่นๆ ได้แก่ SKL15 และ SKLB15 แท่งสปริงความยืดหยุ่นสูง-ทำให้เกิดการเสียรูปยืดหยุ่นปานกลางเมื่อรับน้ำหนักของรถไฟ ซึ่งช่วยลดแรงกระแทก และเหมาะสำหรับเส้นทางที่มีข้อกำหนดด้านความยืดหยุ่นของรางสูง- เช่น รถไฟ-ความเร็วสูงและน้ำหนักมาก-



3. คำแนะนำการคัดเลือก


เลือกระบบประเภท E- เพื่อประหยัด รวดเร็ว-ในการติดตั้งรางบัลลาสต์ เลือกระบบ SKL สำหรับรางนอนคอนกรีต-ที่ต้องการความยืดหยุ่นสูงและทนต่อความล้า ตรวจสอบประเภทราง ประเภทสลีปเปอร์ รุ่นคลิป และข้อกำหนดแรงดันของหัวเข็มขัด-กับซัพพลายเออร์



รับใบเสนอราคาสำหรับระบบยึดแบบ E-Type & SKL-



ระบบยึดรางรถไฟประเภท E-และ SKL- ให้การยึดรางที่เชื่อถือได้ผ่านส่วนประกอบยืดหยุ่นที่ออกแบบมาสำหรับโครงสร้างรางและโปรไฟล์รางที่แตกต่างกันรางรถไฟ Gneeจัดหาระบบยึดประเภท E- และ SKL- พร้อมด้วยคลิป แผ่นบุ ฉนวน และส่วนประกอบอื่นๆ ที่เข้ากันได้ตามความต้องการของโครงการ
